Příklady vybavení pro manipulaci s materiálem: 25+ typů pro sklady a továrny

Vedoucí skladu, který plánuje rozšíření zařízení, čelí dlouhému seznamu nákupních rozhodnutí. Ruční paletový vozík o hmotnosti 2 500 kg stojí asi 1 000 USD, zatímco základní vysokozdvižný vozík může stát 25 000 USD nebo více a výběr mezi nimi znamená více než jen cenu. Správné zařízení pro manipulaci s materiálem přímo ovlivňuje dobu cyklu, mzdové náklady, využití podlahové plochy a bezpečnost. Tento článek uvádí konkrétní příklady zařízení pro manipulaci s materiálem v hlavních kategoriích a vysvětluje, jak je přiřadit k vašemu provozu.

Co se počítá jako vybavení pro manipulaci s materiálem?

Zařízení pro manipulaci s materiálem zahrnuje jakýkoli nástroj, stroj nebo systém používaný k pohybu, skladování, kontrole a ochraně zboží uvnitř zařízení. Nejběžnější klasifikace jej rozděluje do čtyř skupin: dopravní zařízení, skladovací a manipulační zařízení, zařízení pro vytváření jednotkových nákladů a technické systémy. Každá skupina odpovídá na jinou provozní potřebu a většina zařízení potřebuje kombinaci všech čtyř. Přepravní zařízení přesouvá produkty od příjmu přes skladování až po expedici. Skladovací zařízení uchovává produkty mezi pohyby. Zařízení pro jednotkové zatížení udržuje produkty organizované a chráněné. Navržené systémy automatizují tok mezi těmito funkcemi.

Příklady přepravního vybavení nalezené ve většině skladů

Přepravní zařízení je tahounem každého skladu nebo továrny. Zahrnuje průmyslové vozíky, jako jsou paletové vozíky, stohovače, vysokozdvižné vozíky a tažné tahače, plus dopravníky a jeřáby. Volba závisí na pojezdové vzdálenosti, hmotnosti nákladu, šířce uličky a požadované průchodnosti.

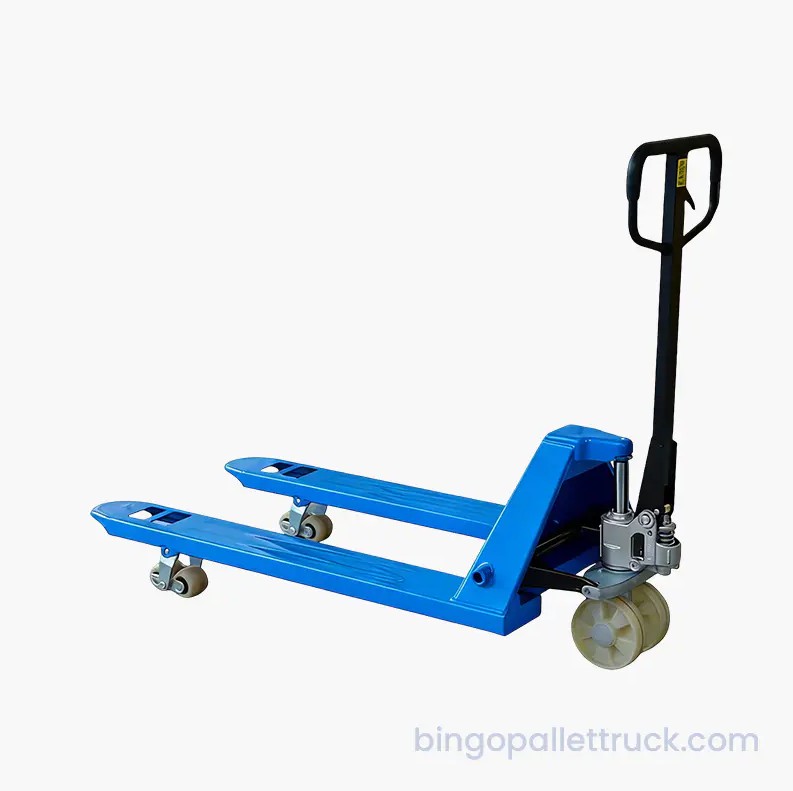

Ruční paletový vozík je pravděpodobně nejběžnějším příkladem manipulační techniky. Typická jednotka jako 2500 kg ruční paletový vozík má nosnost 2 500 kg, odolné ocelové vidlice a polyuretanová kolečka pro hladký pohyb. Je ideální pro nakládání a vykládání přívěsů, přemísťování palet po rovných podlahách a umístění nákladu na pracovních stanicích. Nevyžaduje baterii ani licenci obsluhy a údržba je omezena na kontrolu těsnění a opotřebení kol. Zařízení, které provádí méně než 40 přesunů palet za den, často zjistí, že nákladově nejefektivnějším výchozím bodem je ruční paletový vozík. Pro těžší pracovní cykly snižuje elektrický paletový vozík únavu obsluhy a zdvojnásobuje rychlost pojezdu.

2500kg Hand Pallet Truck Heavy Duty Manual Pallet Jack for Heavy Load Material H

Ruční paletový vozík 2 500 kg Ruční paletový zvedák pro těžký provoz pro těžký náklad H Yancheng Bingo Machinery Equipment Co., Ltd je čínský 2500 kg ruční paletový vozík Heavy Duty Ruční paletový zvedák pro manipulaci s těžkým nákladem... Zobrazit produkt →

Elektrické zakladače převezmou funkci, když musí být náklad zvednut do regálových úrovní. Elektrický vysokozdvižný vozík dokáže zvednout 1500 kg do výšky kolem 3 metrů. Model s protizávažím eliminuje potřebu výložníků a zvládne větší zatížení v užších prostorech, i když to stojí více. Vysokozdvižné vozíky jsou univerzální možností pro paletizované zboží uvnitř i venku s nosností od 1 000 kg do 5 000 kg.

Typické vstupní náklady na dopravní zařízení (USD)

Vodorovný sloupcový graf porovnává typické vstupní ceny pro pět typů přepravních zařízení. Ruční paletové vozíky jsou na nejnižší investiční úrovni, což z nich činí výchozí volbu pro ruční operace. Elektrické paletové vozíky stojí několikanásobně více, ale poskytují vyšší rychlost a nižší fyzickou námahu. Zakladače a vysokozdvižné vozíky posouvají investice výše, protože zahrnují zvedací stožáry, hydraulické systémy a silnější trakční jednotky. V grafu nejsou uvedeny celkové náklady na vlastnictví, protože elektrická zařízení v průběhu času spotřebovávají baterie, nabíječky a náhradní díly. Toto srovnání vysvětluje, proč mnoho zařízení začíná s ručními paletovými vozíky a postupně se modernizuje s rostoucím objemem.

Dopravníky manipulují s jednotkovým nákladem a volně loženými předměty bez řidiče. Pásové dopravníky, válečkové dopravníky a řetězové dopravníky pohybují kartony, přepravky a palety mezi zónami. Dopravníkový systém je opodstatněný, když objem objednávky překročí zhruba 500 kartonů za hodinu po pevných trasách. Snižuje pracnost a zlepšuje konzistenci toku, ale spotřebovává podlahovou plochu a je méně flexibilní než mobilní zařízení.

Příklady skladovacích a manipulačních zařízení

Skladovací zařízení zahrnuje paletové regály, regálové systémy, plastové palety, přepravky, přepravky a zásobníky. Tyto položky určují, kolik produktu může zařízení pojmout a jak dostupný produkt zůstane.

Plastové palety jsou základním příkladem skladování. A Pevná plastová paleta o rozměrech 1200 x 1000 mm , například podporuje statické zatížení několika tun, odolává vlhkosti a chemikáliím a funguje jak s paletovými zvedáky, tak s regály. Plastové palety se vyhýbají úlomkům dřevěných palet a snadno se čistí pro potravinářské nebo farmaceutické použití. V určitých provedeních jsou také stohovatelné nebo stohovatelné, což snižuje prázdný prostor na paletách při vracení logistiky. Mnoho výrobců nabízí regionální staardní velikosti, takže můžete standardizovat napříč exportními cestami.

Durable 1200x1000mm Solid Top 9 Legs Plastic Pallet for Frequent Shipping Use Ma

Odolná 1200x1000 mm pevná plastová paleta s 9 nohami pro časté zasílání Ma Yancheng Bingo Machinery Equipment Co., Ltd je čínská odolná 1200x1000mm pevná plastová paleta s 9 nohami pro častou přepravu. Zobrazit produkt →

Plastové přepravky a přepravky organizují menší zboží. Stohovatelné plastové přepravky šetří místo na podlaze, když jsou naplněné, zatímco skladné a skládací přepravky šetří místo, když jsou prázdné. Skládací plastová přepravka o objemu 53 l pojme asi 35 kg dílů nebo výrobků. Dělící tašky se 4 až 30 přihrádkami udržují různé SKU oddělené v jedné nádobě. Jsou široce používány ve výrobních zásobovacích linkách, chladírenských řetězcích a maloobchodní distribuci.

Paletové regály skladují paletovaný náklad vertikálně. Selektivní paletové regály jsou nejjednodušším a nejběžnějším typem. Regály s dvojitou hloubkou zvyšují hustotu umístěním nákladu do dvou pozic hluboko. Vjezdové regály skladují produkty v hlubších uličkách a paletové regály fungují na principu první dovnitř, první ven. Konzolové regály zvládají dlouhé náklady, jako jsou trubky a řezivo. A těžké selektivní paletové regály systém využívá svislé rámy a nastavitelné nosníky pro umístění různých velikostí palet a umožňuje přímý přístup ke každé paletě.

Heavy Duty Selective Pallet Racking Designed with Adjustable Beams for Flexible

Vysoce výkonný selektivní paletový regál navržený s nastavitelnými nosníky pro flexibilitu Yancheng Bingo Machinery Equipment Co., Ltd je čínský selektivní paletový regál pro vysoké zatížení navržený s nastavitelnými nosníky pro flexibilní skladování... Zobrazit produkt →

Relativní hustota úložiště podle typu stojanu

Sloupcový graf porovnává relativní hustotu skladování pěti regálových strategií. Selektivní regály, které umožňují přímý přístup ke každé paletě, skladují nejméně palet na metr čtvereční, protože potřebují uličku před každou řadou. Regály s dvojitou hloubkou umísťují palety do dvou pozic hluboko a snižují počet uliček, čímž zvyšují hustotu zhruba o 40 procent. Vjezdové regály využívají sdílený vnitřní pruh a dále zvyšují hustotu, ale jsou kompatibilní pouze s rotací skladu typu last-in, first-out. Paletové tokové regály nabízejí vysokou hustotu a rotaci první dovnitř, první ven, protože palety se pohybují na válečcích zezadu dopředu. Automatizované systémy skladování a vyzvedávání maximalizují hustotu tím, že zcela odstraní běžné uličky vysokozdvižného vozíku. Pohyb v tomto grafu zleva doprava znamená přijetí vyšší počáteční investice a složitější logiku ovládání.

Zařízení pro formování a balení jednotky

Zařízení pro nakládání jednotek udržuje položky stabilní a snadněji se s nimi manipuluje jako s jednou jednotkou. Do této kategorie spadají strečové fólie, páskovací materiály, paletové boxy a stabilizátory nákladu.

Stretch fólie je nejběžnějším způsobem zajištění nákladu palety. Litá LLDPE fólie, nanášená ručně nebo strojově, se natahuje kolem nákladu, aby jej pevně držel. Typická paleta vyžaduje 90 až 150 gramů fólie v závislosti na hmotnosti nákladu a šířce fólie. PET páskování poskytuje silný napnutý pás pro těžké náklady, zatímco páskování PP je lehčí a ekonomičtější pro kartony. Paletové boxy a velkoobjemové kontejnery kombinují paletovou základnu se skládacími stěnami pro přepravu velkých objemů produktů nebo dílů. Plastové nádrže na vodu zvládají skladování a přepravu kapalin v průmyslovém prostředí.

Konstruované systémy a příklady automatizace

Navržené systémy integrují hardware, ovládací prvky a software pro automatický přesun a skladování zboží. Automatizovaný skladovací a vyskladňovací systém, neboli AS/RS, používá stohovací jeřáby v úzkých uličkách k ukládání palet o několik úrovní výše. Systémy kyvadlových vozíků zasouvají palety do hlubokých pruhů, což je činí účinnými pro poloautomatické sklady s vysokou hustotou. Automaticky naváděná vozidla a autonomní mobilní roboti přepravují palety nebo přepravky po definovaných drahách nebo pomocí palubních senzorů.

Tyto systémy ukazují, proč se výběr zařízení mění s měřítkem. Zařízení, které zvládne méně než 200 přesunů palet za den, se může spolehnout na ruční vozíky. Mezi 200 a 800 pohyby je flotila elektrických paletových vozíků a zakladačů obvykle ekonomičtější. Nad 400 až 500 tahy klesnou náklady na automatizaci na tah pod náklady manuální práce a doba návratnosti se stává přijatelnou.

Cena za přesun palety vs. denní objem

Spojnicový graf porovnává náklady na pohyb palety pro ruční provoz a automatizovaný systém při různých denních objemech. Ruční linka zůstává téměř plochá, protože pracovní doba se zvyšuje zhruba v souladu s objemem. Automatizovaná linka začíná výše, protože systém nese fixní náklady na zařízení, software a údržbu. Tyto dvě linky se protínají zhruba 400 paletami za den. Pod tímto bodem je manuální zařízení hospodárnější. Navíc se automatizovaná zařízení zlevňují na přesun. Tento přechod pomáhá manažerům rozhodnout se, kdy investovat do automatizace, místo aby jednoduše přidal více zaměstnanců.

Jak vybrat správné vybavení pro manipulaci s materiálem

Výběr zařízení vyžaduje přizpůsobení zařízení produktu, budově a procesu. Začněte s charakteristikami zatížení, jako je hmotnost, rozměry, křehkost a to, zda je produkt paletizovaný nebo volný. Poté zvažte uspořádání zařízení: šířku uličky, stav podlahy, výšku dveří a konfiguraci regálů. Provozní objem určuje, zda je opodstatněné manuální, poháněné nebo automatizované zařízení. A konečně, bezpečnostní požadavky jsou důležité, protože vysokozdvižný vozík provozovaný v oblasti s vysokou zátěží pro chodce potřebuje další zabezpečení. Pro konkrétní průmyslovou radu, výroba řešení dodavatelského řetězce and e-commerce řešení skladové logistiky nabídnout praktická východiska.

Odkaz na rychlý výběr pro běžné scénáře skladu. Cenové rozpětí jsou přibližné v USD.
Scénář	Doporučené vybavení	Typická kapacita	Rozsah nákladů
Paleta s rovnou podlahou se pohybuje pod 40 za den	Ruční paletový vozík	2 000 až 2 500 kg	800 až 1 500 USD
Časté přesuny palet na velké vzdálenosti	Elektrický paletový vozík	2 000 až 3 000 kg	3 500 až 8 000 USD
Zvedání na první regálovou úroveň	Poloelektrický zakladač	1 500 až 2 000 kg	3 000 až 6 000 USD
Zvedání do regálových úrovní 3 až 5 m	Elektrický zakladač	1 000 až 2 000 kg	8 000 až 18 000 USD
Smíšené vnitřní a venkovní těžké zátěže	Vysokozdvižný vozík	1 000 až 5 000 kg	18 000 až 50 000 USD
Skladování v chladu s vysokou hustotou	Vjezdové nebo kyvadlové regály	Na pozici palety	Na základě projektu
Vysoce výkonné distribuční centrum	AS/RS systém	Více než 1000 paletových pozic	Na základě projektu

Srovnání schopností zařízení

Radarový graf porovnává tři reprezentativní třídy zařízení pro manipulaci s materiálem podle pěti kritérií výběru. Ruční paletový vozík má nejvyšší skóre v cenové dostupnosti a flexibilitě, protože je levný a dojede téměř kamkoli, ale nedosahuje propustnosti a prostorové efektivity. Elektrický zakladač drží střední cestu se slušnou flexibilitou, mírnou průchodností, lepší bezpečností a rozumným využitím prostoru. Automatizovaný systém ukládání a vyhledávání dominuje propustnosti a prostorové efektivitě, ale jeho vysoké počáteční náklady a pevná instalace omezují jeho cenovou dostupnost a flexibilitu. Radarový graf ukazuje, že žádný jednotlivý typ zařízení nezvítězí v každém kritériu. Většina operací vyžaduje kombinaci, například použití AS/RS pro husté skladování a zároveň ponechání ručních vozíků pro příjem a odeslání. Praktickým přístupem je identifikovat vaše dvě nebo tři nejkritičtější kritéria a vybrat zařízení, které v nich dobře hodnotí.

Závěrečné úvahy o příkladech zařízení pro manipulaci s materiálem

Žádný příklad zařízení pro manipulaci s materiálem se nehodí do každého skladu. Výše uvedené příklady ukazují, že každý kus zařízení řeší specifickou část toku materiálu: přesun, skladování, formování zátěží a automatizaci. Začněte s jasnou představou o velikosti zatížení, denní propustnosti, stavebních omezeních a rozpočtu. Poté vyberte vybavení, které odpovídá nejrušnějšímu místu, a naplánujte si další fázi růstu. Pokud plánujete nový sklad nebo rozšiřujete stávající, porovnáním vašich možností s těmito příklady vybavení vám pomůže vyhnout se nadměrnému nákupu a nedostatečné specifikaci. Rozhodnutí, která dnes učiníte, by měla zůstat užitečná, i když se vaše operace bude měnit.
