Zařízení pro ruční manipulaci s materiálem: Praktický průvodce nákupem pro sklady

900 kg paleta lahvového zboží stojí osm metrů od dveří nakládací rampy. Jeden operátor, jeden ruční paletový vozík, čtyřicet přesunů za jednu směnu. Tento scénář rozhoduje téměř o všem, které zařízení pro ruční manipulaci s materiálem patří na podlahu: maximální hmotnost nákladu určuje minimální jmenovitou kapacitu, osm metrů určuje, jak velká část posunu zmizí do tlačení a tahu, a čtyřicet opakování rozhoduje o tom, jak rychle se únava změní ve zranění ramene nebo dolní části zad.

Závěr je na prvním místě, protože to není složité. Rozhodnutí určují tři čísla: maximální hmotnost nákladu, jednosměrná pojezdová vzdálenost a požadovaná výška zdvihu. Všechno ostatní, od materiálu kol a geometrie rukojeti až po stav podlahy a typ palety, tato tři čísla buď podporuje, nebo tiše pracuje proti nim.

Co se počítá jako zařízení pro ruční manipulaci s materiálem

Zařízení pro ruční manipulaci s materiálem je jakékoli zařízení, které zvedá, přemisťuje nebo umísťuje jednotkový náklad s využitím lidského úsilí při cestování, bez poháněného pojezdového motoru. Samotnému zvedání často pomáhá hydraulika nebo mechanická výhoda, ale operátor dodává pohyb a udržuje náklad pod kontrolou.

• Ruční paletové vozíky o hmotnosti 2000 kg až 2500 kg, s hydraulickým čerpadlem, které zvedne paletu 85 mm až 200 mm nad podlahu.
• Ruční zakladače o hmotnosti kolem 1000 kg, schopný umístit paletu na regálový nosník nebo mezipatro pomocí stožáru a ruční pumpy nebo nožního pedálu.
• Pytle vozíky a ruční vozíky jmenovité od 150 kg do 300 kg, užitečné pro krabice, pytle a sudy na trasách, kam se paletový vozík nedostane.
• Plošinové a klecové vozíky dimenzovaná na 250 kg až 500 kg, nejlepší pro smíšené kartony a přepravky, které se nikdy nedotýkají palety.
• Bubnové manipulátory, brusle a válečky o hmotnosti 300 kg až 500 kg, používá se pro jednotlivé bubny, kabelové navijáky a jednorázové pohyby strojů.

Slovo manuál popisuje, jak se zařízení pohybuje, nikoli jak se zvedá náklad. Na tomto rozlišení záleží v místě nákupu. Ruční paletový vozík o hmotnosti 2 500 kg, který se snadno odvaluje, když je prázdný, může být obtížné zastavit, když je plně naložen na nakládacím můstku s mírným sklonem.

Čtyři čísla, která rozhodují o volbě

1. Maximální hmotnost zatížení, ne průměrná hmotnost zatížení

Jmenovitá kapacita je maximální pro rovnou, nepoškozenou podlahu se středovým zatížením. Skutečná břemena jsou zřídka vystředěna, často jsou naskládána vysoko a někdy leží na paletě s prasklou deskou. Nákup při 100 procentech špičkového zatížení neponechává žádnou rezervu pro nic z toho, takže většina skladových týmů specifikuje 20 až 30 procent prostoru nad nejtěžším rutinním přesunem.

2. Jednosměrná cestovní vzdálenost

Do vzdálenosti asi 15 metrů je ruční paletový vozík obvykle nejrychlejší a nejlevnější variantou, protože zde není potřeba nabíjet baterii ani budovat nabíjecí základnu. Mezi 15 a 30 metry začínají mzdové náklady na tah stoupat. Nad 30 metry a nad zhruba 60 pohyby za směnu se aritmetika obecně posouvá směrem k poháněnému zařízení, proto vzdálenost patří do specifikace před číslo modelu.

3. Výška zdvihu a počet opakování

Pokud paleta potřebuje uvolnit podlahu pouze o 100 mm, stačí paletový vozík. Pokud má přistát na druhém nosníku regálu ve výšce 1800 mm, je nutné náklad zvednout, přidržet a umístit, čímž se požadavek posouvá do třídy zakladačů. Počítejte opakování stejně pečlivě jako váhu: 200 zdvihů o hmotnosti 5 kg za směnu a 20 zdvihů o hmotnosti 50 kg za směnu nese velmi odlišné rizikové profily pro stejnou osobu.

4. Stav podlahy, svahů a trasy

Valivý odpor stoupá s hrubým betonem, dilatačními spárami, dokovacími deskami, rampami a úlomky. Nákladní automobil, který potřebuje sílu 20 N, aby se mohl pohybovat po leštěném betonu, může potřebovat trojnásobek nebo čtyřnásobek síly na opotřebované rampě. Projděte celou trasu s naloženým kamionem před podepsáním objednávky, při nejtěžším nákladu a v nejrušnější denní dobu.

Pro zatížení do 2500 kg na rovném betonu zůstává tahounem kategorie standardní ruční paletový vozík, který je obvykle první položkou na seznamu.

Ruční paletový vozík o hmotnosti 2 500 kg Ruční paletový zvedák pro těžké zatížení pro manipulaci s těžkým nákladem Nacházíte se zde: Produkty / Ruční paletový vozík / Ruční paletový vozík 2500 kg Ruční paletový zvedák Heavy Duty pro manipulaci s těžkým nákladem Zobrazit produkt →

Jmenovitá kapacita napříč běžnými manuálními zařízeními

Výše uvedený graf porovnává publikovanou jmenovitou kapacitu ručních manipulačních zařízení, která se nejčastěji nacházejí na stejném podlaží skladu. Ruční paletové vozíky jsou na vrcholu nabídky s hmotností 2500 kg, protože náklad je nesen na paletě podepřené širokou vidlicí a dvěma nebo čtyřmi nosnými válečky. Ruční zakladače klesají na zhruba 1000 kg a toto snížení není náhodné: čím výše musí být náklad zvednut, tím více musí stěžeň a základna odolávat převrácení. Plošinové vozíky, bubnové vozíky a vozíky na pytle se seskupují mezi 250 kg a 500 kg, přičemž užitečné zatížení je omezeno velikostí plošiny, průměrem kol a vlastním tlačným úsilím obsluhy. Samostatná odečítací kapacita může být zavádějící, protože nákladní vozidlo o hmotnosti 2 500 kg stále vyžaduje jednu osobu, aby nastartovala, řídila a zastavila celou pohybující se hmotu. Vždy potvrďte číslo na štítku konkrétního modelu, protože stejná jmenovitá velikost je často zabudována do lehkých, středních a těžkých verzí.

Síla tlaku stoupá rychleji než užitečné zatížení

Dvě křivky ukazují, jak síla potřebná k udržení pohybu paletového vozíku roste s užitečným zatížením při dvou různých podmínkách kol a ložisek. Obě linie jsou vypočítány z jednoduchého modelu valivého odporu s hmotností kamionu 80 kg, takže absolutní čísla se budou pohybovat s kvalitou podlahy a typem pneumatiky, ale tvar křivek se nemění. Spodní křivka představuje kola velkého průměru běžící na přesných ložiskách, kde koeficient odporu zůstává blízko 0,012. Horní křivka představuje malá tvrdá kolečka na hrubším povrchu, kde koeficient může dosáhnout 0,03, tedy více než dvojnásobku. Při užitečném zatížení 250 kg je rozdíl mezi nimi kolem 30 N, čehož by si většina operátorů nevšimla. Při hmotnosti 1 500 kg se mezera zvětšuje na více než 150 N, a to je bod, kdy nákladní automobil přestává být těžký a začíná mít potíže s ovládáním. Mnoho ergonomických programů nastavuje vnitřní strop téměř 200 N pro trvalé tlačení, takže nákladní vozidlo, které je pohodlné při polovičním naložení, může překročit limit, když je plné, a proto si specifikace kol zaslouží stejnou pozornost jako jmenovitá kapacita.

Cena za přesun se mění se vzdáleností

Tento seskupený sloupcový graf porovnává index relativních nákladů na pohyb palety pro ruční, poloelektrickou a plně elektrickou manipulaci ve třech pásmech vzdáleností. Údaje pocházejí spíše z ilustrativního plánovacího modelu než z nákladové studie, ale tvar sloupců odráží, jak se tyto tři možnosti skutečně chovají na podlaze skladu. Ruční manipulace začíná nejlevněji na krátké vzdálenosti, protože neexistuje žádná pořizovací cena, není třeba vyměnit baterii ani instalovat nabíjecí infrastrukturu. Jeho nákladový index pak strmě stoupá, protože každý další metr je zaplacen časem operátora a nahromaděnou únavou. Poloelektrické a elektrické možnosti začínají výše, protože kapitálové náklady a údržba jsou zatíženy přední částí, ale jejich náklady na přesun zůstávají s rostoucí vzdáleností poměrně nízké. Crossover normálně přistane někde mezi 15 a 30 metry a dorazí dříve, když je vysoká pracovní síla, když směna běží nepřetržitě nebo když trasa zahrnuje rampu.

Porovnání manuálních možností vedle sebe

Radarový graf hodnotí tři běžná manuální zařízení podle pěti kritérií, která obvykle rozhodují o nákupu. Nosnost upřednostňuje ruční paletový vozík, který na široké vidlici přepravuje paletizované náklady až 2500 kg. Přístup do úzkých uliček upřednostňuje plošinový vozík, který se otáčí v menším poloměru a prokluzuje mezi stojany snáze než paletový vozík s dlouhou vidlicí. Nízké počáteční náklady jsou blízko mezi vozíkem a paletovým vozíkem, zatímco ruční zakladač sedí mírně vzadu, protože stožár, základní nohy a hydraulický systém zvyšují materiál a náklady. Nízké úsilí obsluhy je místo, kde vozík jednoznačně vítězí, protože střední zatížení kartonu na čtyřech otočných kolečkách vyžaduje od osoby, která jej tlačí, velmi málo. Nízká údržba je u všech tří v podstatě podobná, protože žádný z nich nemá baterii, hnací motor nebo řídicí desku pro údržbu. Společné čtení tří tvarů vysvětluje, proč jsou smíšené flotily normální: žádné jedno zařízení nevyhrává na každé ose a správnou odpovědí je obvykle kombinace odpovídající danému úkolu.

Tam, kde je třeba náklad spíše zvedat než jednoduše přemisťovat, vyplní mezeru mezi paletovým vozíkem a poháněnou jednotkou ruční zakladač a modely s nastavitelnými vidlicemi pokrývají více než jednu velikost palety bez dalších přídavných zařízení.

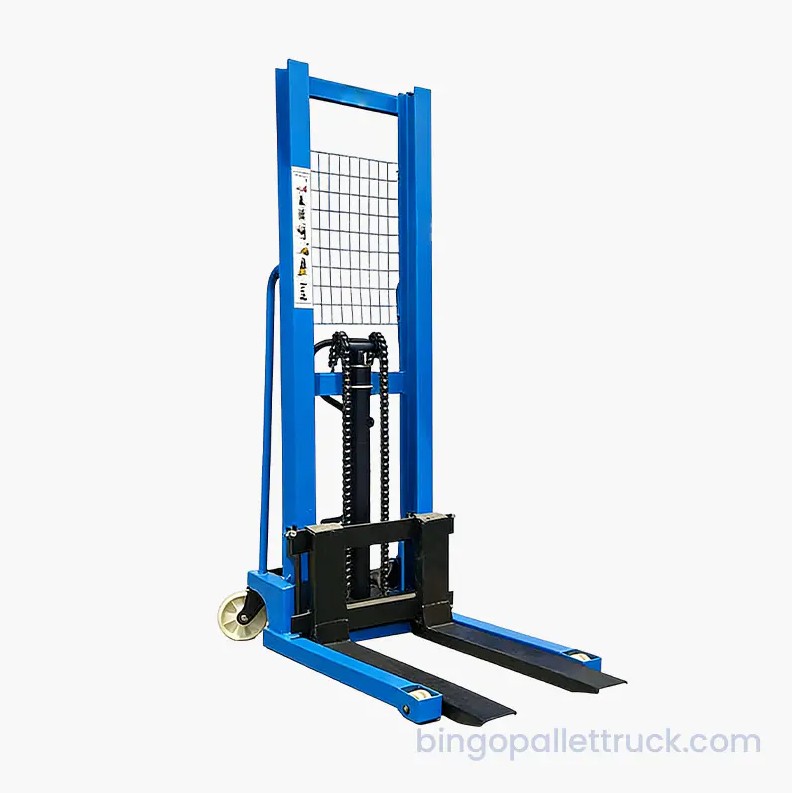

Ruční zakladač 1000 kg s nastavitelnými vidlemi pro více velikostí palet Nacházíte se zde: Produkty / Ruční zakladač / Ruční zakladač 1000 kg s nastavitelnými vidlemi pro více velikostí palet Zobrazit produkt →

Nezapomeňte na nákladovou jednotku vespod

Zařízení přitahuje pozornost, ale paleta nebo kontejner pod nimi rozhoduje o tom, jak stabilní a těžký pohyb skutečně je. Plastová paleta se standardním půdorysem 1200 x 1000 mm váží zlomek srovnatelné dřevěné palety, což snižuje celkovou hmotnost, kterou musí obsluha nastartovat, řídit a zastavit při každé jízdě. Skládací a stohovatelné konstrukce také mění obraz skladování: prázdná stohovatelná paleta spotřebuje několik centimetrů výšky stohu namísto plné palety. Záleží také na typu desky, protože pevná deska zabraňuje propadávání malých kartonů a volných dílů deskami, zatímco mřížková deska odvádí vodu a váží méně. Zkontrolujte, zda je paleta dimenzována pro regál, na kterém bude sedět, protože vstup, který je vhodný pro stohování na podlahu, nemusí vyhovovat nákladu nesenému nosníkem. Přizpůsobení palety vozíku, regálu a produktu je obvykle nejlevnějším dostupným zlepšením spolehlivosti.

Odolná 1200x1000 mm pevná plastová paleta s 9 nohami pro časté přepravy Tato plastová paleta o rozměrech 1200 x 1000 x 140 mm je robustní, nákladově efektivní řešení pro středně až těžké skladové operace. Je vyrobena z odolného HDPE a poskytuje... Zobrazit produkt →

Krátký kontrolní seznam pro výběr

1. Zvažte nejtěžší jednotlivou zátěž, nikoli průměr, a přidejte 20 až 30 procent světlého prostoru.
2. Změřte nejdelší jednosměrnou cestu a spočítejte počet pohybů za směnu.
3. Potvrďte nejvyšší bod zdvihu, včetně jakéhokoli nosníku stojanu nebo úrovně mezipatra.
4. Zkontrolujte trasu, zda neobsahuje dilatační spáry, prahy, rampy, dokovací plechy a nečistoty.
5. Zkontrolujte nákladovou jednotku: velikost palety, typ plošiny, stav a kompatibilitu regálu.
6. Ověřte jmenovitou nosnost, typ kola a uspořádání brzd na štítku skutečného modelu.
7. Vyškolte operátory ve spouštění, zastavování, kontrole sklonu a každodenní kontrole před použitím.

Když ruční manipulace přestane dávat smysl

Jakmile trasa urazí zhruba 30 metrů, provede více než asi 60 pohybů za směnu nebo zahrnuje opakované zdvihy nad 1500 mm, kategorie manuálního ovládání přestane být ekonomickou odpovědí. Obvyklý postup vede od ručního paletového vozíku k poloelektrickému zakladači a poté k poháněnému zařízení, jako je např elektrický paletový vozík . Stejná logika platí na úrovni systému, kde jsou nákladní vozy, regály a kontejnery specifikovány společně pro konkrétní odvětví, jak je uvedeno v přehledu řešení výrobního dodavatelského řetězce. Přechod na poháněné zařízení není selháním ručního přiblížení; je to prostě bod, kde se mění aritmetika.

Zařízení pro ruční manipulaci s materiálem odměňuje přímočarý proces specifikace. Zvažte nejtěžší náklad, změřte nejdelší jednosměrnou cestu, potvrďte nejvyšší bod zdvihu a poté projděte trasu s plně naloženým vozíkem. Pokud zvolené zařízení stále ponechává obsluze dostatečnou kontrolu k zastavení pohybující se palety na svahu, volba je pravděpodobně správná. Pokud se tak nestane, další krok v řadě stojí mnohem méně než jedno zranění zad, upuštěná paleta nebo poškozený regál.
