Co je paletový regál?

A paletové regály systém je materiálový skladovací rám navržený pro skladování zboží uspořádaného na paletách ve více horizontálních úrovních v rámci skladu nebo distribučního zařízení. Jedná se o celosvětově nejrozšířenější úložné řešení v komerčním skladování , umožňující zařízením maximalizovat vertikální prostor, systematicky organizovat zásoby a poskytovat vysokozdvižný nebo vysokozdvižný vozík přístup ke každé skladované paletě.

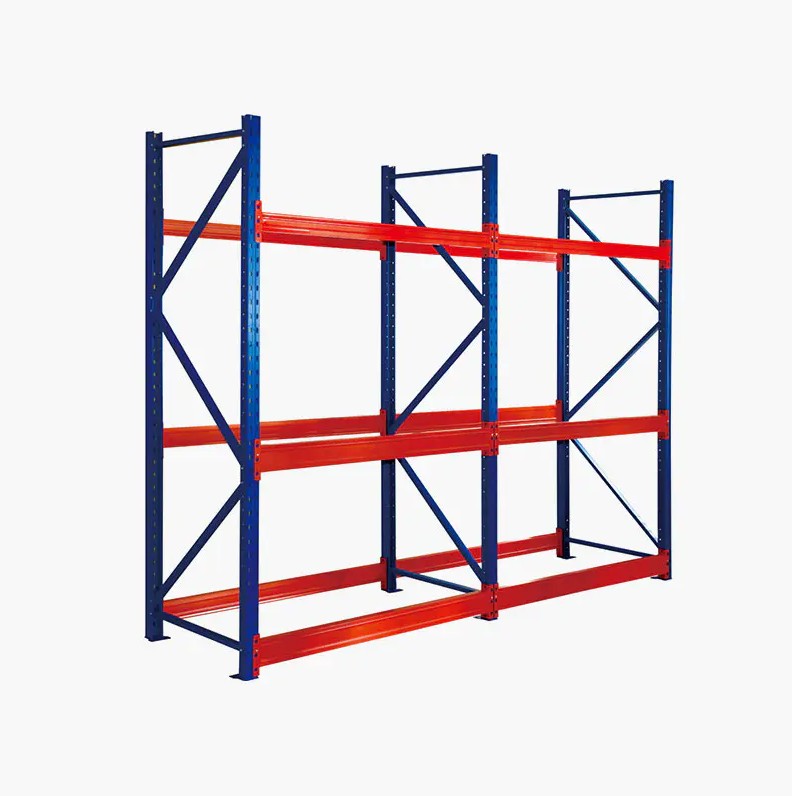

Ve své nejzákladnější podobě se paletové regály skládají ze svislých ocelových rámů (sloupů), vodorovných nosných nosníků, které se rozprostírají mezi sloupky, a různých výztuh a bezpečnostních doplňků. Palety naložené zbožím jsou umístěny na nosníky pomocí vysokozdvižných vozíků, čímž se vytvářejí organizované řady a úrovně skladování, které se rozprostírají nahoru přes dostupnou výšku skladu – obvykle dosahují 6 až 12 metrů nebo více v moderních výškových skladech.

Základním účelem paletových regálů je přeměnit surovou podlahovou plochu na objemovou skladovací kapacitu. Skladovat lze sklad se světlou výškou 6 metrů a standardním selektivním regálovým systémem třikrát až čtyřikrát více paletových pozic než stejná podlahová plocha používaná pro jednoúrovňové stohování na podlaze – což činí z regálů jednu z investic s nejvyšším dopadem, kterou může logistická operace udělat.

Základní součásti systému paletových regálů

Pochopení konstrukčních součástí paletových regálů pomáhá operátorům správně specifikovat, instalovat a udržovat systémy. Každý prvek hraje definovanou roli v cestě nákladu od skladovaného zboží až po podlahu skladu.

Vzpřímené rámy

Svislé rámy jsou vertikální páteří regálové konstrukce. Každý rám se skládá ze dvou svislých sloupů spojených vodorovným a diagonálním ztužením do tuhého panelu. Vyrábějí se v různých výškách (běžně 3 až 12 metrů), hloubkách (600 mm až 1 100 mm) a profilových profilech (typicky C-profil nebo ocel s otevřeným průřezem), aby vyhovovaly různým požadavkům na zatížení a výšku. Profil svislého sloupku určuje nosnost regálového systému — těžší profily přenášejí vyšší zatížení a odolávají větším ohybovým silám způsobeným nárazem.

Zatěžovací nosníky

Nosníky jsou vodorovné ocelové prvky, které spojují páry svislých rámů a přímo nesou náklad palety. Jsou k dispozici v různých délkách (typicky 1 800 mm až 3 600 mm) a hloubkách sekcí pro jedno, dvou nebo trojité palety. Nosníky se připojují ke svislým rámům pomocí bezpečnostní spony nebo systému uzamykacích konektorů, což umožňuje výškové nastavení ve standardních krocích po 50 mm nebo 75 mm pro přizpůsobení různým výškám palet a produktů bez použití nářadí.

Úrovně paprsku a konfigurace zálivu

Jeden regálový prostor se skládá ze dvou svislých rámů se sadou nosných nosníků na každé skladovací úrovni. Počet úrovní nosníků na pole je určen výškou rámu a požadovaným prostorem nad každou paletou. Typický 6metrový svislý rám se standardními paletami vysokými 1200 mm pojme tři až čtyři úrovně paprsku , z nichž každá drží jednu, dvě nebo tři palety v závislosti na délce nosníku a rozměrech palety.

Základové desky a podlahové kotvy

Každý svislý rám sedí na základní desce, která rozděluje bodové zatížení do podlahové desky skladu. Základové desky se kotví k podlaze chemickými nebo mechanickými kotvami určenými statikem na základě nosnosti regálů a specifikací betonové desky. Správné ukotvení podlahy je kritickým bezpečnostním požadavkem a je nařízeno standardy pro instalaci do regálů na většině trhů.

Bezpečnostní a ochranné doplňky

Plně specifikovaná regálová instalace zahrnuje řadu bezpečnostních doplňků: chrániče sloupů a chrániče na konci uličky, které absorbují nárazy vysokozdvižného vozíku, rozpěrky řad pro udržení konzistentní šířky zadních uliček, podpěrné tyče palet nebo drátěné plošiny pro nestandardní velikosti palet, bezpečnostní kolíky na spojkách nosníků a nákladové značky zobrazující maximální povolené zatížení na pole a na úroveň. Tyto komponenty jsou nezbytné jak pro konstrukční bezpečnost, tak pro shodu s předpisy.

Typy paletových regálových systémů

Paletové regály nejsou jediným produktem – je to rodina skladovacích systémů, z nichž každý je navržen pro jinou rovnováhu mezi hustotou skladování, selektivitou, propustností produktů a kompatibilitou manipulačních zařízení. Výběr správného typu je základem efektivity skladu.

Selektivní paletové regály

Selektivní regály jsou celosvětově nejrozšířenějším typem, který se vyznačuje jednoduchým skladováním palet s přímým přístupem ke každé paletové pozici z uličky. Nabízí 100 % selektivita — kteroukoli paletu lze vyzvednout, aniž by bylo nutné přemisťovat jinou, což je ideální pro operace s vysokým počtem SKU, smíšenými skladovými zásobami nebo požadavky na rotaci typu „first-in-first-out“ (FIFO). Jeho jednoduchost, flexibilita a kompatibilita se standardními vysokozdvižnými vozíky s protizávažím a dosahem z něj činí výchozí volbu pro většinu běžných skladových aplikací.

Dvojité hluboké regály

Regály s dvojitou hloubkou ukládají palety do hloubky dvou pozic na jeden jízdní pruh, přístupné z jedné uličky pomocí vysokozdvižného vozíku s dvojitou hloubkou. Tato konfigurace zvyšuje hustotu úložiště přibližně o 30 až 40 % ve srovnání s jednoduchými selektivními regály snížením počtu potřebných uliček za cenu snížené selektivity — zadní paleta v každém jízdním pruhu je přístupná pouze po odstranění přední palety. Vyhovuje operacím s více paletami stejného SKU a středními požadavky na průchodnost.

Drive-In a Drive-Through Racking

Vjezdové regály umožňují vysokozdvižným vozíkům zajíždět přímo do regálové konstrukce za účelem umístění nebo vyzvednutí palet na souvislá kolejová vedení. Pruhy mohou být Hloubka 5 až 10 nebo více palet , což z něj činí možnost statických regálů s nejvyšší hustotou pro hromadné skladování homogenních produktů. Vjezdové regály fungují na principu last-in-first-out (LIFO) (jedna přístupová ulička na pruh), zatímco vjezdové regály mají přístupové uličky na obou koncích každého pruhu, což umožňuje otáčení FIFO. Tyto systémy se běžně používají v chladírenských skladech a velkoobjemových skladech potravin, kde je skladováno malé množství SKU ve velmi velkém množství.

Push-Back regály

Posuvné regály obvykle používají systém vozíků a kolejnic v každém jízdním pruhu Hloubka 2 až 5 palet . Když je naložena nová paleta, tlačí stávající palety zpět na šikmé vozíky. Po odstranění přední palety se zbývající palety odvalí gravitací dopředu. Tento systém kombinuje rozumnou hustotu skladování s přístupem LIFO z jedné strany pomocí standardních retraků bez jakéhokoli speciálního příslušenství.

Paletový průtokový regál

Regály s tokem palet (neboli gravitační tok) využívají šikmé válečkové nebo kolové dráhy, které umožňují, aby palety proudily gravitací z nakládacího konce na vychystávací plochu. Palety jsou nakládány zezadu a vyzvedávány zepředu skutečné otáčení FIFO automaticky bez zásahu obsluhy. Tento systém je zvláště účinný pro zboží podléhající rychlé zkáze, léčiva a produkty s přísnými požadavky na střídání data. Hloubka pruhu 10 až 20 paletových pozic je dosažitelná, což přináší velmi vysokou hustotu skladování.

Konzolové regály

Konzolové regály používají horizontální ramena vyčnívající z centrálního sloupu spíše než uzavřené pole s nosníky, takže jsou ideální pro skladování dlouhých předmětů nepravidelného tvaru, které by se nevešly do konvenčních regálových polí – včetně dřeva, ocelových tyčí, trubek, nábytku a plechových materiálů. I když se nejedná o paletový regálový systém v konvenčním smyslu, je kritickým doplňkem skladování palet v mnoha distribučních zařízeních a výrobních skladech.

Mobilní paletový regál

Mobilní regály montují standardní selektivní regálové šachty na motorizované základny, které se pohybují na podlahových kolejnicích, čímž se celá regálová instalace zhutňuje do jediného pohyblivého bloku, když se nepoužívá. V jednu chvíli je otevřena pouze jedna ulička, čímž se z půdorysu vyloučí všechny uličky kromě jedné a zvýší se skladovací kapacita o až 80 % ve srovnání se statickými selektivními regály ve stejné podlahové ploše. Mobilní regály jsou široce používány v archivních skladech, chladírenských skladech a ve skladech vysoce hodnotného zboží, kde prostorová efektivita ospravedlňuje vyšší systémové náklady.

Porovnání typů paletových regálů

Níže uvedená tabulka shrnuje klíčové charakteristiky nejběžnějších typů paletových regálů, které slouží jako vodítko pro výběr systému na základě provozních priorit.

Odvětví, která se spoléhají na paletové regály

Paletové regály jsou univerzálním skladovým nástrojem nasazeným prakticky ve všech odvětvích moderní ekonomiky. Díky své škálovatelnosti a přizpůsobivosti je vhodný pro provozy od malých regionálních distribučních center až po obrovská automatizovaná plnící zařízení o rozloze stovek tisíc metrů čtverečních.

• Maloobchodní a e-shop distribuce: Vysoce výkonná zařízení s tisíci SKU se spoléhají na selektivní regály pro přímý přístup ke každému produktu, podporující rychlé vychystávání objednávek a cykly doplňování vyžadované modely dodání do druhého dne a téhož dne.
• Jídlo a pití: Okolní, chlazené a mražené sklady potravin používají paletové regály nakonfigurované pro rotaci FIFO pro správu zásob podléhajících zkáze. Prostředí chladírenských skladů činí prostorovou efektivitu vjezdových nebo průběžných regálů obzvláště cennou, protože chlazení nevyužitého prostoru uličky je drahé.
• Farmacie a zdravotnictví: Přísné regulační požadavky na sledovatelnost produktu a rotaci data činí z regálů s tokem palet standard ve farmaceutické distribuci. Čisté, přístupné konfigurace regálů také podporují shodu se standardy správné distribuční praxe (GDP).
• Automobilový průmysl a výroba: Sklady komponentů podporující výrobní linky vyžadují spolehlivý, okamžitý přístup k dílům a podsestavám, často v modelu JIT (just-in-time). Selektivní regály s konfiguracemi úzkých uliček maximalizují kapacitu v rámci omezeného prostoru prodejen přilehlých k továrně.
• Logistika třetí strany (3PL): Poskytovatelé smluvní logistiky vyžadují flexibilní regálové systémy, které lze překonfigurovat podle toho, jak se vyvíjejí smlouvy s klienty a produktové řady. Nastavitelnost selektivních regálů a široká kompatibilita s různými manipulačními zařízeními z nich činí dominantní volbu pro 3PL zařízení pro více klientů.
• Stavební materiály a dodávky staveb: Výrobky dlouhého formátu, jako je dřevo, trubky a profily, vyžadují konzolové regály, zatímco pytlované nebo paletizované materiály používají konvenční paletové regály. Mnoho obchodníků a distributorů stavebnictví provozuje oba typy systémů ve stejném zařízení.

Klíčové faktory návrhu a specifikace paletových regálů

Instalace paletového regálu je konstrukční systém, nikoli kus nábytku z police. Správná specifikace vyžaduje systematickou analýzu skladového prostředí, skladovaného zboží a použité manipulační techniky.

Rozměry palety a nákladu

Rozměry palety — nejčastěji 1 200 × 800 mm (europaleta) nebo 1 200 × 1 000 mm (průmyslová paleta) – určují minimální požadovanou délku nosníku a hloubku rámu. Výška a hmotnost naložené palety určují vzdálenost mezi nosníky a nosník a svislou část potřebnou k přepravě nákladu. Typické zatížení palet se pohybuje od 500 kg do 1 500 kg , s vysokovýkonnými regálovými systémy s nosností přesahující 3 000 kg na paletovou pozici.

Světlá výška skladu a zatížení podlahy

Dostupná světlá výška pod nejnižší konstrukční překážkou (střešní nosník, potrubí sprinklerů nebo osvětlení) určuje maximální výšku regálu. Instalace regálů musí udržovat minimální vzdálenost mezi úrovní horního nosníku a konstrukcí budovy – obvykle 500 mm až 1 000 mm pro potlačení požáru a účinnost osvětlení. Podlahová deska skladu musí být také posouzena statikem, aby se potvrdilo, že může nést bodová zatížení vyvozovaná základními deskami regálů při plném zatížení.

Kompatibilita vysokozdvižného vozíku a manipulačního zařízení

Šířky uliček jsou přímo určeny poloměrem otáčení a výškou stožáru manipulačního zařízení. Standardní vysokozdvižné vozíky s protizávažím vyžadují pracovní uličky 3 500 mm až 4 000 mm , zatímco retraky pracují v uličkách 2 700 mm až 3 200 mm. Vozíky s úzkými uličkami (NA) a velmi úzkými uličkami (VNA) mohou pracovat v úzkých uličkách od 1 800 mm do 2 200 mm, což výrazně zvyšuje podíl podlahové plochy určené spíše pro skladování než pro oběh. Výběr manipulačního zařízení by měl být proveden ve spojení s konstrukcí regálového systému – nikoli po něm.

Integrace požární bezpečnosti a sprinklerového systému

Instalace paletových regálů musí vyhovovat požárním bezpečnostním předpisům, které zahrnují požadavky na sprinklery ve stojanech, prostor pro odvod spalin mezi řadami regálů zády k sobě a klasifikaci požárního nebezpečí skladovaného zboží. V mnoha jurisdikcích vyžaduje regály nad určitou výškou rozstřikovací hlavice ve středních úrovních a uspořádání regálů musí poskytovat čisté prostory pro odvod spalin – obvykle 75 až 150 mm světlé mezery mezi řadami rámů zády k sobě – aby teplo a plyny mohly v případě požáru stoupat k detekčním systémům na úrovni střechy.

Nosnost paletových regálů: Jak se vypočítává

Nosnost v paletových regálech je vyjádřena ve třech úrovních: na pozici palety (maximální hmotnost, kterou může jednotlivá paleta a její zatížení umístit na jeden pár nosníků), na úroveň nosníků (celkové zatížení na všech pozicích palet přes jeden pár nosníků) a na pole (celkové zatížení na všech úrovních nosníků v rámci jednoho svislého pole rámu). Přetížení kterékoli z těchto tří úrovní představuje vážné konstrukční bezpečnostní riziko a je hlavní příčinou kolapsů regálů ve skladech po celém světě.

Nosnosti jsou určeny výrobcem regálů pomocí technických výpočtů a fyzických zkoušek v souladu s normami jako EN 15512 (Evropa), RMI (Severní Amerika) nebo AS 4084 (Austrálie). Na každém instalovaném regálovém poli musí být zobrazeno zatížení uvádějící maximální povolené zatížení na úroveň nosníku a na pole. Tato upozornění na zatížení jsou povinným bezpečnostním požadavkem podle většiny národních norem pro regály a předpisů o bezpečnosti na pracovišti.

Mezi faktory, které snižují efektivní nosnost regálového systému pod jeho teoretické maximum, patří poškození ve vzpřímené poloze nárazem vysokozdvižného vozíku, chybějící bezpečnostní kolíky na spojkách nosníků, nesprávné nastavení výšky nosníku a selhání ukotvení v podlaze. Pravidelná kontrola a rychlá oprava poškozených součástí jsou zásadní pro udržení systému na jeho jmenovité kapacitě.

Bezpečnost paletových regálů: Kontrola, údržba a dodržování předpisů

Paletový regál je konstrukční systém vystavený trvalému mechanickému namáhání při nakládání, vykládání a náhodném kontaktu vysokozdvižného vozíku. Program proaktivní kontroly a údržby není volitelný – je to zákonná a bezpečnostní povinnost ve většině provozních prostředí.

Pravidelné intervaly kontrol

• Denní vizuální kontroly: Pracovníci skladu by měli viditelná poškození – ohnuté stojky, uvolněné trámy, chybějící bezpečnostní špendlíky nebo posunuté chrániče sloupů – okamžitě nahlásit dozoru.
• Týdenní dokumentované kontroly: Vyškolený interní inspektor regálů by měl provádět systematické obcházení všech regálových polí a zaznamenávat všechna poškození pomocí standardizovaného systému barevného kódování (zelená = bezpečné, oranžová = monitorovat/brzy opravit, červená = okamžitě vyřadit z provozu).
• Každoroční odborná kontrola: Kvalifikovaný inspektor regálů (akreditovaný SEMA ve Spojeném království nebo ekvivalentní národní normy) by měl alespoň jednou ročně provést komplexní nezávislou kontrolu celé instalace regálů a poskytnout písemnou zprávu a doporučená nápravná opatření.

Hranice poškození pro vzpřímené sloupy

Nejběžnější formou poškození regálů je deformace svislých sloupů nárazem vysokozdvižného vozíku na úrovni země. Většina standardů regálů specifikuje, že sloupek s viditelnou deformací (úklon nebo ohyb) přesahuje 3 mm na 300 mm délky sloupku musí být okamžitě vyřazena z provozu a nahrazena, než se pozice vrátí k použití. Dokonce i malé, opakované nárazy akumulují únavové poškození, které není viditelné pouhým okem, a proto je odborná kontrola nezbytná.

Paletové regály a využití skladového prostoru

Jedním z nejpřesvědčivějších argumentů pro paletové regály je měřitelné zlepšení ve využití prostoru, které přináší. V typickém skladu je poměr skladovací plochy k celkové podlahové ploše – a podíl z celkového objemu budovy skutečně obsazený skladovaným zbožím – klíčovými metrikami pro hodnocení efektivity zařízení.

Sklad využívající pouze stohování bloků na úrovni podlahy při maximální bezpečné výšce stohu 2 palet může dosáhnout hustoty skladování přibližně 0,8 palety na metr čtvereční podlahové plochy . Instalace 6metrového selektivního regálového systému do stejného prostoru se standardními uličkami pro vysokozdvižné vozíky o délce 2 700 mm to může zvýšit na 2,5 až 3,5 palety na metr čtvereční — více než ztrojnásobení efektivní skladovací kapacity budovy bez jakékoli změny jejího půdorysu.

Vysokoregálové automatizované skladovací a vyskladňovací systémy (AS/RS) využívající regály do výšky 40 metrů s robotickými zakladačovými jeřáby mohou posunout hustotu skladování na 6 až 10 palet na metr čtvereční nebo více , představující vrchol toho, čeho může technologie paletových regálů v kombinaci s automatizací skladů dosáhnout.

Instalace paletového regálu: klíčové kroky

Instalace paletového regálu je strukturovaný projekt, který vyžaduje pečlivé plánování, přesné provedení a ověření po instalaci před načtením a uvedením systému do provozu.

1. Průzkum místa a posouzení podlahy: Změřte dostupnou plochu skladu, potvrďte světlé výšky, mapové sloupce a polohy překážek a zadejte posouzení zatížení podlahy statikem.
2. Návrh systému a plánování uspořádání: Vytvořte zmenšené rozvržení zobrazující řady regálů, šířky uliček, trasy nouzových východů, protipožární prostory pro odvod spalin a cirkulační cesty manipulačního zařízení. Potvrďte, že specifikace nosníku a rámu splňují požadavky na zatížení.
3. Dodávka komponent a příprava: Dodejte svislé rámy, nosníky, základní desky, kotvy a příslušenství na místo. Uspořádejte komponenty podle pozic pro efektivní pořadí instalací.
4. Montáž a vyrovnání rámu: Nastavte základní desky na půdorys, postavte svislé rámy a zkontrolujte vertikální zarovnání. Menší odchylky v úrovni podlahy jsou přizpůsobeny podložením pod základové desky před ukotvením.
5. Kotvení na podlahu: Vyvrtejte a nainstalujte chemické nebo mechanické podlahové kotvy se specifikovanou hloubkou kotvení a hodnotami utahovacího momentu podle specifikace inženýra. Nenahrazujte typy kotev ani nevynechávejte kotvy.
6. Instalace nosníku a nastavení výšky: Namontujte nosníky ve správných výškách pro první úroveň palety a ujistěte se, že zámky nosníků nebo bezpečnostní kolíky jsou plně zajištěny v každém spojovacím bodě.
7. Bezpečnostní upozornění na příslušenství a zatížení: Nainstalujte chrániče sloupů, rozpěrky řad, chrániče konce uličky a jakékoli požadované drátěné plošiny nebo podpěry palet. Před uvedením systému do provozu opravte upozornění na zatížení pro každou pozici.
8. Kontrola před použitím: Před umístěním palet do systému proveďte formální kontrolu dokončené instalace před použitím podle konstrukčních výkresů.

Integrace paletových regálů a automatizace skladů

Moderní paletové regály stále více slouží jako konstrukční rámec, v němž fungují systémy automatizace skladů. Regál samotný se nepohybuje, ale systémy, které z něj nakládají a odebírají palety, se postupně staly sofistikovanějšími — od ručních vysokozdvižných vozíků až po poloautomatická řízená vozidla (AGV) a plně robotizované automatizované skladovací a vyskladňovací systémy (AS/RS).

Automatizované kyvadlové systémy používejte bateriově poháněné kyvadlové vozíky, které jezdí v rámci regálových drah, k automatickému umísťování a vyzvedávání palet, řízené systémem řízení skladu (WMS). Tyto systémy jsou zvláště účinné v konfiguracích ve stylu vjezdu s vysokou hustotou, čímž eliminují potřebu vysokozdvižných vozíků zcela vjíždět do struktury regálů – snižují riziko poškození konstrukce a výrazně zvyšují průchodnost.

Jednotkové zatížení AS/RS (automatické zakladačové jeřáby) pracovat ve velmi úzkých uličkách ve výškových regálových konstrukcích a pomocí jeřábů vedených kolejnicemi dosáhnout dob cyklu 60 až 120 pohybů palet za hodinu na uličku jeřábu . Tyto systémy maximalizují jak hustotu úložiště, tak rychlost propustnosti, což z nich činí preferované řešení pro rozsáhlé distribuční operace, kde jsou významné náklady na pozemky a pracovní sílu.
