Ochrana paletového regálu vysokozdvižného vozíku: Praktický průvodce, jak zabránit poškození skladu

Při rutinní prohlídce v distribučním centru si vedoucí skladu všiml malého promáčknutí ve spodní přírubě stojanu na palety. V tomto zálivu nebyl žádný náklad, takže promáčknutí bylo zaznamenáno jako kosmetické. O tři týdny později vysokozdvižný vozík, který pásl stejný sloup, způsobil, že se promáčknutá část prohnula a poslala na podlahu celou řadu palet. Tak obvykle dochází k poškození paletových regálů: malé kolize, ignorované varovné signály a konstrukce, která selže mnohem dříve, než se očekávalo.

Ochrana paletového regálu vysokozdvižného vozíku není příslušenstvím. Je základní součástí bezpečnosti skladu a správy majetku. Ve většině regálových systémů jsou sloupky a konce uliček navrženy tak, aby nesly vertikální zatížení, nikoli boční nárazy. Když vysokozdvižný vozík narazí na nechráněný sloup nízkou rychlostí, nosnost tohoto prvku může dramaticky klesnout. Chraňte stojan před prvním nárazem, poté zkontrolujte a udržujte ochranu jako součást běžného provozu.

Proč je ochrana paletových regálů důležitější, než si myslíte

Nechráněný sloupek je slabou stránkou každého paletového regálu. Je určen k přenášení tlakového zatížení od nosníků a palet. Náraz vysokozdvižného vozíku z boku ohne přírubu sloupu a jakmile je průřez deformován, změní se dráha zatížení. Tento ohnutý sloup si může stále udržet svou současnou váhu, ale ztrácí většinu své schopnosti absorbovat další namáhání, jako je druhý náraz, posunuté zatížení nebo normální vibrace stojanu.

Výše uvedená tabulka uvádí nejčastější zdroje poškození paletových regálů ve skladech bez vyhrazené ochrany. Největší podíl tvoří nárazy vysokozdvižného vozíku do sloupků, následované nárazy na koncích uliček. Chyby při nakládání a vykládání také způsobují konzistentní poškození, i když nedojde ke kolizi. Na tomto rozdělení záleží, protože dva horní zdroje se vyskytují přesně tam, kde mohou jednoduché stráže něco změnit. Ochranný program, který pokrývá sloupky a konce uliček, proto může vyřešit většinu rizik. Procenta se mohou lišit podle zařízení, ale vzor je pozoruhodně konzistentní.

Jedním z důležitých detailů je rozdíl mezi viditelným a skrytým poškozením. Promáčklina v zadní části sloupku nemusí být při rychlém průjezdu viditelná, ale přesto mění strukturální kapacitu sloupu. Proto by měla být ochrana instalována před zjištěním poškození, nikoli po nalezení ohnutého rámu.

Kam se zaměřit: sloupky, konce stojanů a konce nosníků

Paletové regály mají tři zóny, do kterých vysokozdvižný vozík s největší pravděpodobností zasáhne: sloupky směřující do uliček, konce regálů v rozích uliček a konce nosníků, kde náklad vstupuje a odchází. Každá zóna potřebuje jiný typ ochrany, protože úhel dopadu a frekvence jsou různé.

Efektivní přístup považuje tyto tři zóny za jeden systém. Když se vysokozdvižný vozík otočí na konci uličky, ochrana konce regálu zachytí první zásah a nasměruje vozík pryč ze svislé polohy. Když je náklad umístěn příliš rychle, nárazová deska na konci nosníku chrání blokovací mechanismus. Tímto způsobem funguje ochrana nejlépe, když je přizpůsobena vzoru provozu každé uličky.

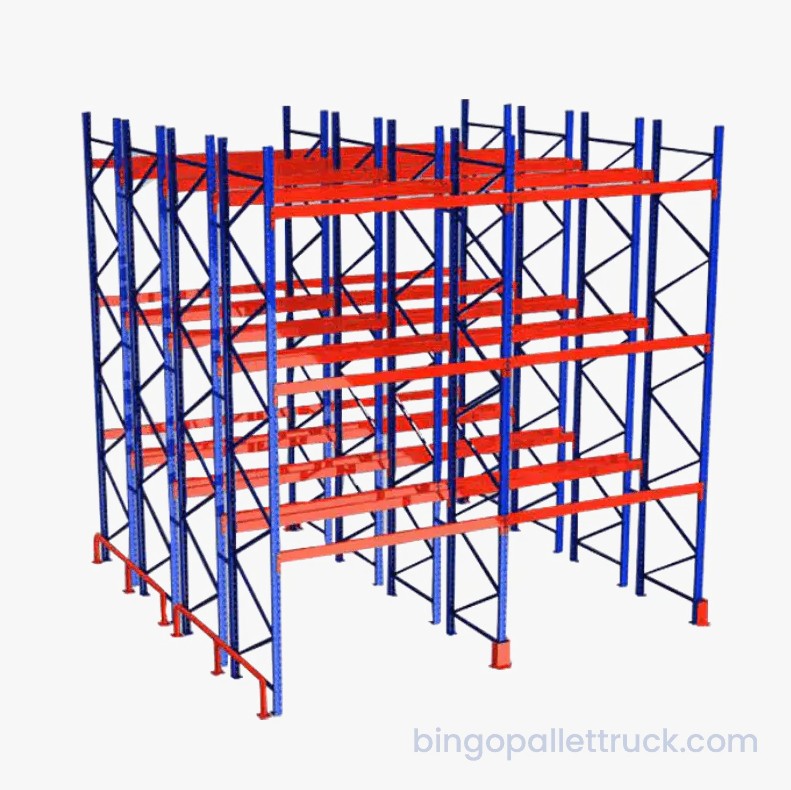

Selektivní paletový regál pro vysoké zatížení s nastavitelnými nosníky Tento nastavitelný nosníkový paletový regál podporuje až 1800 kg na vrstvu a vyhovuje flexibilnímu uspořádání skladů. Je zde relevantní jako konstrukční základ pro vyhodnocení ochrany uličky a potřeb volného prostoru pro vysokozdvižné vozíky. Zobrazit produkt →

Porovnání možností ochrany: stráže, závory a patníky

Provozovatelé skladů si mohou vybrat z několika základních způsobů ochrany. Kryty sloupů se ovíjí kolem svislé části, koncové kryty stojanu chrání vnější stranu řady a patníky nebo zábrany vytvářejí fyzické oddělení mezi provozem vysokozdvižného vozíku a stojanem. Správná volba závisí na šířce uličky, typu nákladního vozidla a na tom, jak často je konkrétní oblast zasažena.

Sloupcový graf znázorňuje dopad vrstveného plánu ochrany. Zařízení bez ochrany může snadno zaznamenat více než dvacet incidentů poškození stojanu za rok. Přidání základních chráničů sloupů snižuje počet přímých vzpřímených zásahů, ale ponechává konce uliček a konce nosníků odkryté. Úplný ochranný program, který zahrnuje vzpřímené chrániče, koncové chrániče a zábrany, snižuje počet na malé jednociferné číslo. Toto není pevné číslo; trend je v souladu s pozorováními odvětví. I mírné zvýšení ochrany způsobuje rychlý pokles nákladů na opravy a prostoje.

Radarový graf porovnává dva běžné ochranné materiály podle pěti výkonnostních kritérií. Modrý mnohoúhelník zobrazuje ocelové kryty s vysokou odolností proti nárazu a nižší rychlostí instalace. Lehčí polygon ukazuje polymerové chrániče s rychlejší instalací a mírně nižší odolností proti nárazu. Cena a snadná údržba jsou u obou srovnatelné, zatímco viditelnost upřednostňuje lehčí polymerové chrániče v úzkých uličkách. Kompromis je jasný: ocel nabízí nejsilnější ochranu bodů, zatímco polymer se snadněji instaluje a snáze se kontroluje. Pro uličky s častými tvrdými nárazy zůstává bezpečnější volbou ocel; pro oblasti s nízkým provozem poskytuje polymer často dostatečnou ochranu při nižších instalačních nákladech.

Možnosti rozvržení a designu, které snižují dopady vysokozdvižného vozíku

Ochrana stojanu nekončí přidáním krytů. Uspořádání skladu určuje, jak často vysokozdvižný vozík přichází do kontaktu s regálem. Úzké uličky, slepé rohy u konců regálů a nakládací plochy bez dostatečného prostoru pro otáčení vytvářejí podmínky pro náraz. Volby návrhu mohou tyto podmínky odstranit dříve, než se stanou problémem.

Spojnicový graf ukazuje běžný vzor po implementaci ochranného programu. V prvních třech čtvrtletích zůstává počet poškození vysoký, protože stojan nemá žádné vyhrazené stráže. Na konci čtvrtého čtvrtletí je instalována ochrana a začíná školení operátorů. Poté počet hlášených dopadů neustále klesá. Díky dvěma segmentům linie je efekt snadno vidět: vysoká plošina před ochranou a klesající trend po. Tento vzorec je často ještě silnější v zařízeních, která také upravují uspořádání uliček a dopravní tok.

• Udržujte vůli mezi poloměry otáčení vysokozdvižného vozíku a konci regálu nad minimem doporučeným výrobcem regálu.
• Nainstalujte zrcátka nebo konvexní bezpečnostní zrcátka na křižovatkách slepých uliček.
• Použijte dobře viditelné značení na podlaze k navedení operátorů do nakládacích zón.
• Zvažte konstrukce průběžných regálů nebo vjezdových regálů, které omezují vzdálenost, kterou vysokozdvižný vozík urazí uvnitř regálu.

Změny rozložení nejsou vždy nákladné. Přeřazení vysoce frekventovaných uliček od konců regálů, přidání kruhu otáčení na konec každé řady a školení operátorů, aby přistupovali kolmo k regálu, může snížit frekvenci nárazů bez větší renovace.

Sestavte si jednoduchý plán ochrany paletových regálů

Abyste mohli začít chránit paletové regály, nemusíte předělávat celý svůj sklad. Praktický plán začíná průchodem a končí plánovanými kontrolami. Níže uvedené kroky jsou dostatečně jednoduché pro stávající zařízení a dostatečně flexibilní pro nové budovy.

1. Projděte každou uličku a označte sloupky a konce stojanu, které vykazují jakékoli ohnutí, poškrábání nebo posunutí ochranného krytu.
2. Nejprve nainstalujte ochranu na nejvíce exponované sloupy, obvykle první dva sloupky na každém konci uličky a každý sloup poblíž zatáčky.
3. Vyškolte obsluhu vysokozdvižných vozíků, aby hlásili jakýkoli kontakt s regálem, i když vozík nebyl viditelně poškozen.
4. Po každém nahlášeném dopadu naplánujte zdokumentovanou kontrolu a jednou ročně úplný audit stojanu.
5. Před výměnou krytů zkontrolujte rozvržení pro slepé rohy a stísněné oblasti otáčení a upravte tok provozu.

Pokud je samotný regál starší nebo neodpovídá současné flotile vysokozdvižných vozíků, zvažte modernizaci skladovací struktury jako součást širší investice do bezpečnosti. Systém s vysokou hustotou může snížit množství času, který vysokozdvižný vozík stráví v úzkých řadách, a dobře navržený selektivní regál poskytuje prostor, který operátoři potřebují k bezpečnému umístění nákladu. Pro doporučení konkrétního zařízení, kontaktujte náš tým skladových řešení nebo si prohlédněte naše výroba řešení dodavatelského řetězce abyste viděli, jak integrované uspořádání regálů a manipulace snižuje riziko kolize.
